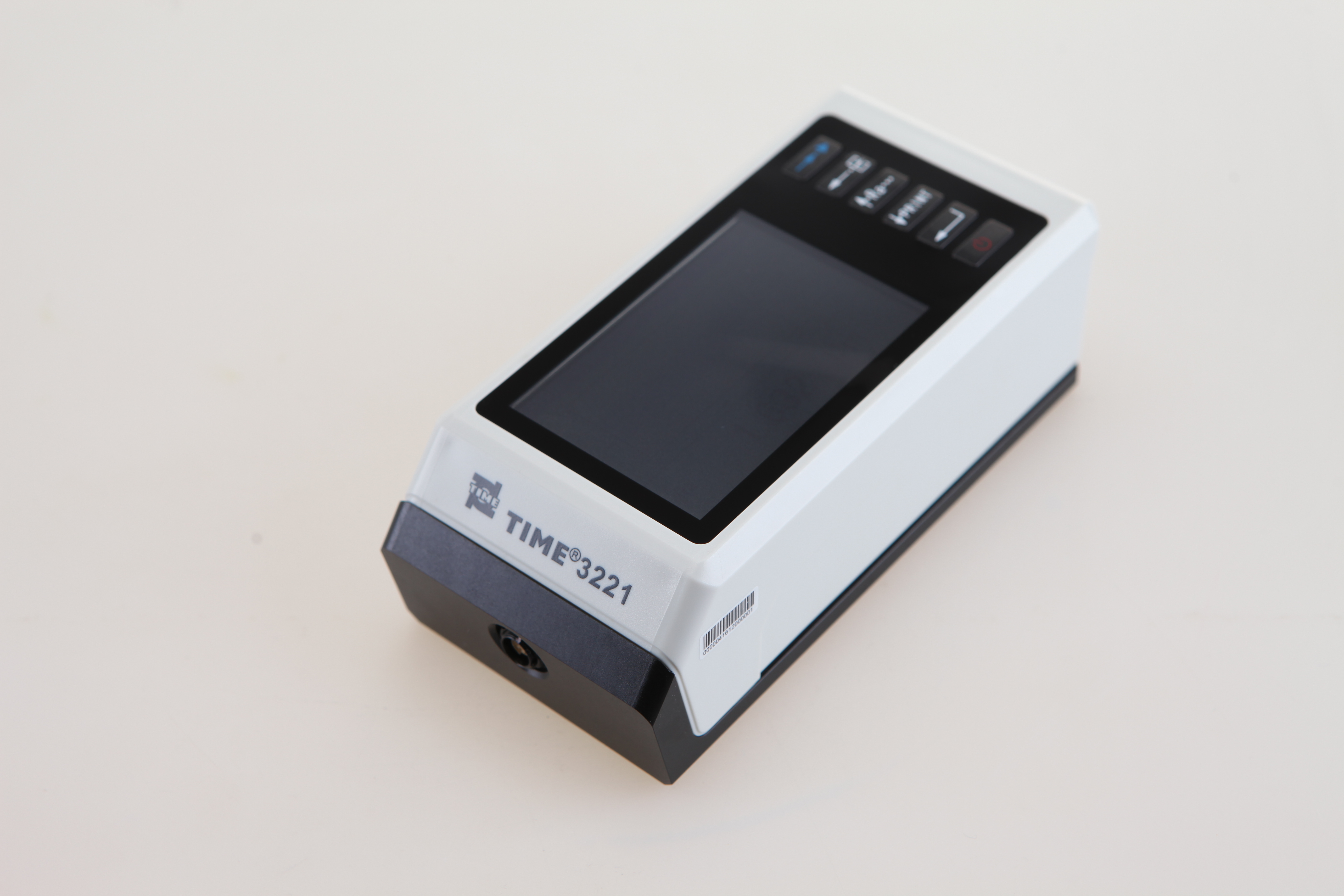

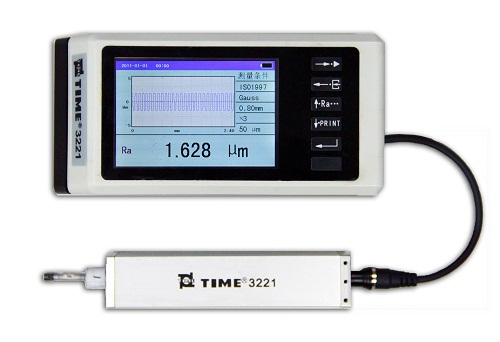

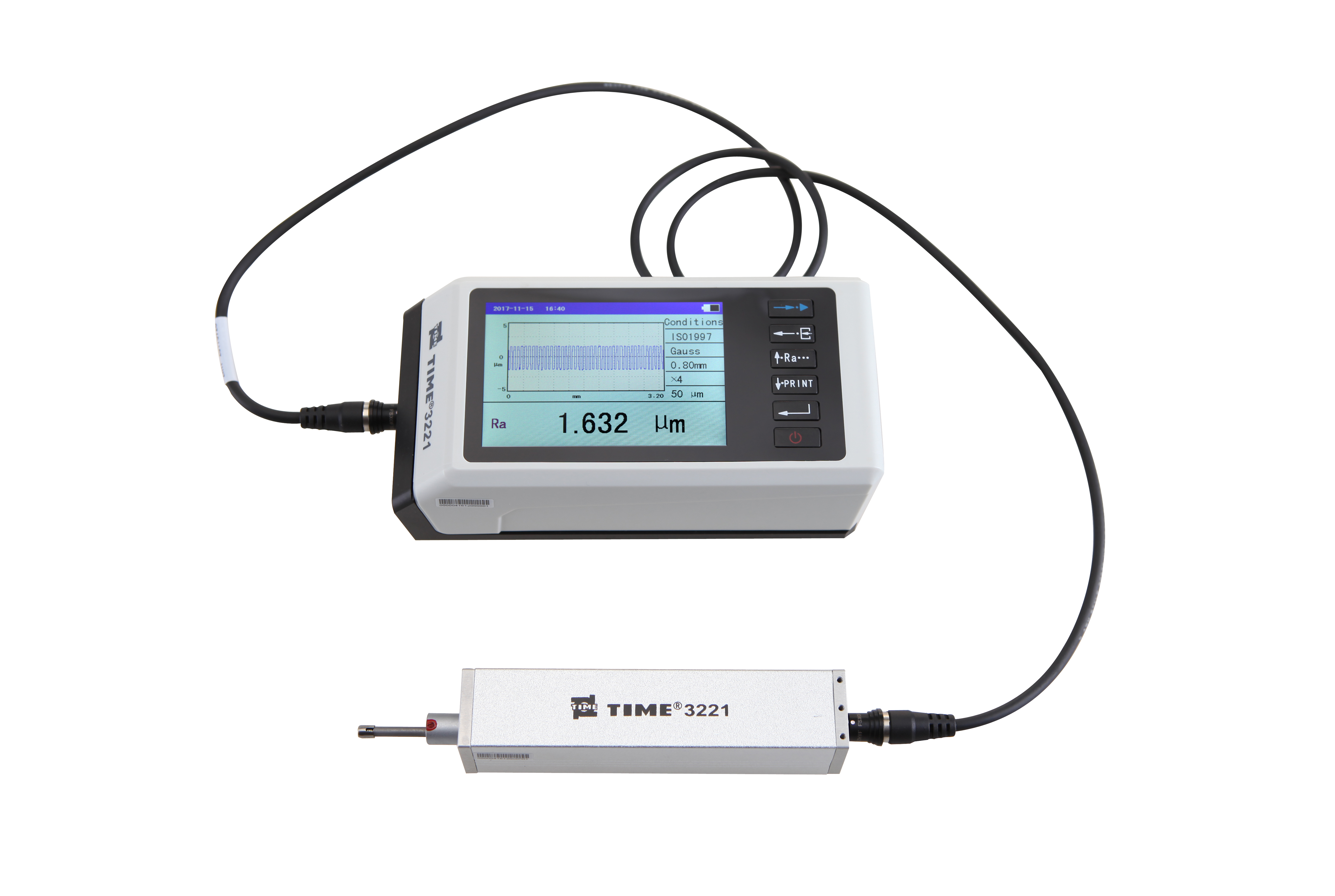

时代TIME®3221高性能粗糙度仪
一、功能特点：
1、传感器与主机分体结构，有利于传感器与被测面的稳定接触；
2、分辨率320mm×480mm，可细腻显示全段粗糙度曲线；
3、垂直量程50μm、400μm两档可调；垂直量程400um，量程增大，有利于凹凸表面的测量；
4、满量程档位时，系统分辨力为8纳米；粗糙度曲线测量更逼真，各参数的计算更准确；
5、数字调制与解调，提高仪器测量精度与抗干扰性能；
6、触针位置显示；
7、平均值、峰谷值、峰间距三种校准方式可调；
8、可自定义轮廓截面起始位置C，满足绗磨粗糙度测量要求；
9、一次测量，可计算和显示ISOR族全族参数以及轮廓度P族全族参数；
10、强大的PC上位机软件处理功能（可选）
11、随机可存储10组数据。
12、内置标准RS232接口、USB接口；
13、标准的RS232串行接口和USB接口，连接时代TA230打印机，可打印参数、轮廓图形、支承率曲线、幅度分布曲线。
二、标准配置：主机、传感器、驱动器、充电器、样块。
三、可选附件：通讯软件、其它传感器、测量平台。
四、产品概述：
TIME®3221高性能粗糙度仪, 操控和显示更方便，分辨率达到320×480，可细腻显示全段粗糙度曲线。采用主机和驱动器分体式设计，垂直量程400μm，量程增大，有利于凹凸表面的测量。满量程档位时，系统分辨力为8纳米。可自定义轮廓截面起始位置C，满足绗磨粗糙度测量要求。粗糙度曲线测量更逼真，各参数的计算更准确。数字调制与解调，提高仪器测量精度与抗干扰性能。触针位置可显示，平均值、峰谷值、峰间距三种校准方式可调；全参数均可设置上下限报警；一次测量，可计算和显示ISOR族全族参数以及轮廓度P族全族参数。随机可存储10组数据。内置标准RS232接口、USB接口。标准的RS232串行接口和USB接口，连接时代TA230打印机，可打印参数、轮廓图形、支承率曲线、幅度分布曲线。强大的PC上位机软件处理功能（可选），可实现更深入的试验结果分析及试验报告处理。
五、产品用途：
TIME®3221高性能粗糙度仪, 设计体积小巧，方便携带，适用于现场测量各种机加工表面的粗糙度测量。将传感器垂直量程提高到400μm，对于一定弧面等凹凸起伏较大的工件有更大的适用性。采用主机和驱动器分体式设计，小巧的驱动器更加灵活，可通过与高度尺、各类支架、测量平台等连接，实现众多外形复杂工件的表面测量，甚至一定弧面、一定倾角、各类内腔壁、齿面、沟槽等。通过选配各种传感器，更能解决多种小孔径、小直径、曲面、沟槽、深槽等现场应用难题。

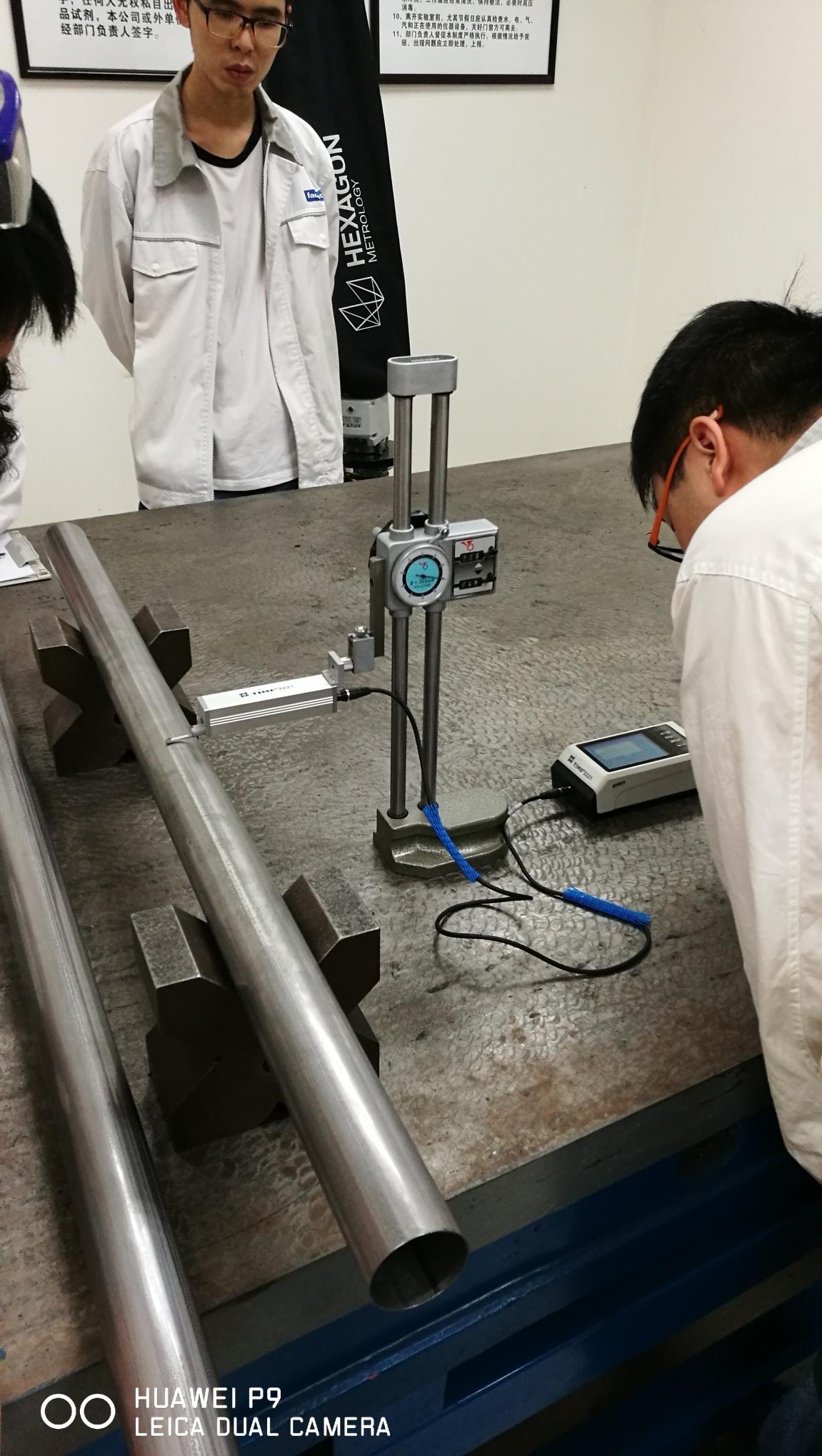

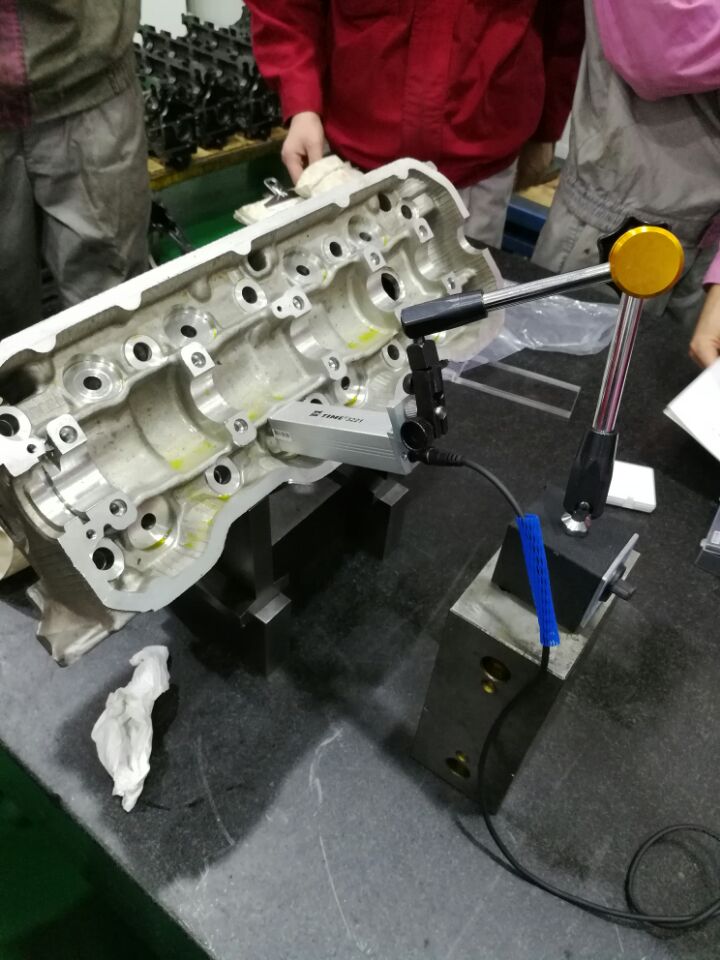

分体式驱动器连接支架测量发动机缸体内孔 分体式驱动器连接高度尺
六、技术参数：
技术参数 | Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr（C）、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr（c）、Pmr、Pz1max、PzJIS、Pδc、P△q |
传感器 | 测量原理 | 电感式 |
测量范围 | 400μm |
针尖半径 | 5μm |
针尖材料 | 金刚石 |
触针测力 | 4mN |
触针角度 | 90° |
导头纵向半径 | 45mm |
最大驱动行程 | 19mm |
量程和分辨力 | 量程 | 分辨力 |
±25μm | 0.001μm |
±200μm | 0.008μm |
滤波方式 | GAUSS、2RC |
取样长度 | 0.08、0.25mm、0.8mm、2.5mm、自动 |
评定长度 | 1L～5L（可选，L为取样长度） |
示值误差 | ±10% |
示值重复性 | ≤6% |
工作环境 | 温度：0ºC～40ºC，相对湿度：＜90%RH |
外型尺寸及重量 | 主机：155.4mm×75mm×53mm，约580g； 驱动器：120.5mm×25.5mm×28.5mm，约165g |
电源 | 内置电池：锂离子充电电池； 电源适配器：输入：100V240VAC，50/60Hz； 输出：9V，3A。 |

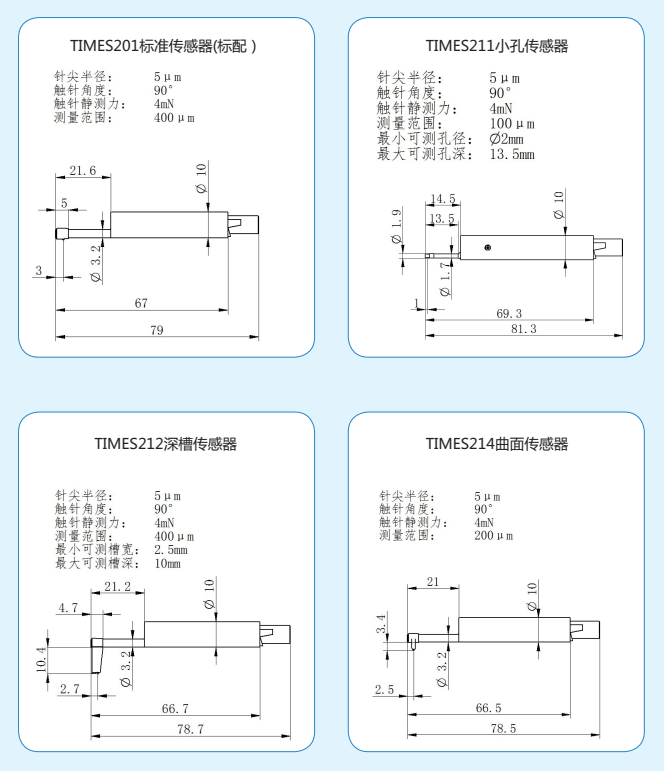

七、可选传感器

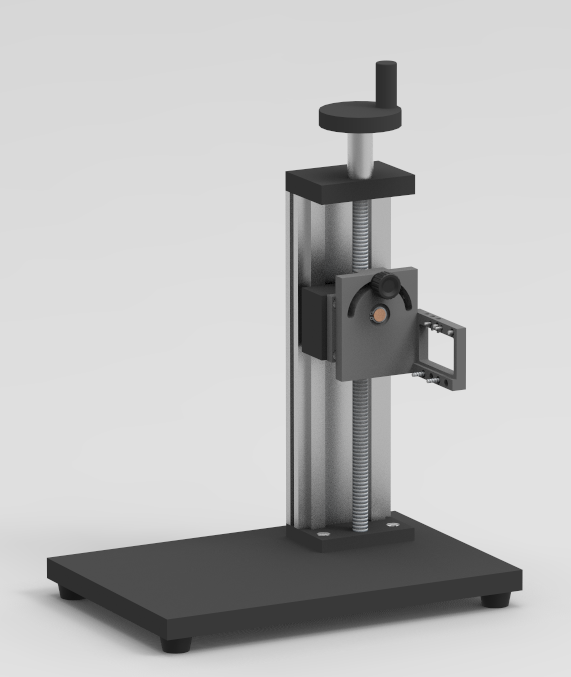

八、可选测量平台
基本参数
1、升降高度： 200 mm ；
2、角度调节范围：-85°～+85°；
3、测量平台尺寸（长*宽*高）：300 mm×200 mm×400 mm；
4、测量平台重量：9.5kg。
